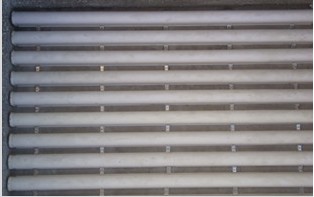

超高分子量聚乙烯面包管
商品描述：超高分子量聚乙烯（UHMWPE）面包管是由我公司在吸收国外滤池布水布气技术的基础上，结合了我国各种滤池布水布气的特点研发出来的。本产品主要适用于反冲时不排水的闭池反冲洗滤池、翻板滤池及反向滤池的布水布气系统中。
一、产品特点
（1）耐腐蚀，吸附性小，无堵塞；预制成形，施工周期短，安装容易，对土建施工要求低。
（2）结构合理，摩擦系数低于0.05，布水布气均匀性好，反冲洗质量高，反冲水耗低。
（3）UPE面包管在卵石层按照级配嵌入布水布气管之间的槽内不会移动；承托层结构稳定，反冲洗时气、水被卵石垫层切割分配到滤层，使布水和布气更加均匀，从而获得更理想的气、水反冲洗效果，不会有沙漏现象，实际使用证明UPE面包管配水配气形式均匀、可靠，工程造价更节省。
（4）UPE面包管对于单水冲洗的滤池改造气水反冲洗滤池也很适用，可有效降低滤池高度，有条件增加滤料层厚度，提高滤后水水质。
（5）坚固耐用，性能可靠，使用寿命是不锈钢304面包管2-3倍，特别适用于高强度水反冲洗的过滤面积较大的翻板滤池和反向滤池。
二、翻板滤池的工艺流程

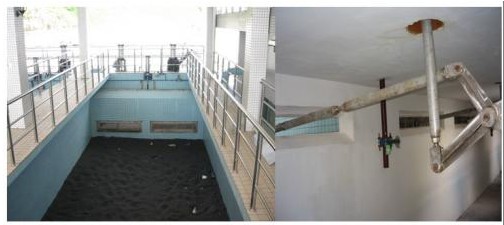

翻板滤池是瑞士苏尔寿（Sulzer）公司采用的一种滤池布置形式。由于该滤池在反冲洗排水时排水阀在0-90°之间翻转，故被称为翻板滤池。其结构简图如下：

1. 翻板阀气缸；2. 翻板阀连杆系统；3. 翻板阀阀板；4. 翻板阀阀门框；
5. 滤水异型横管；6. 滤水异型竖管；7. 滤料层；8. 进水渠道；
9. 反冲排水渠道；10. 反冲气管；11. 滤后水出水管；12. 反冲水管

翻板滤池的结构简图

翻板滤池的工作原理与其他类型气水反冲滤池相似：原水通过进水渠经溢流堰均匀流入滤池，水以重力渗透穿过滤料层，并以恒水头过滤后汇入集水室，见图1；滤池反冲洗时，先关进水阀门，然后按气冲、气水冲、水冲3个阶段开关相应的阀门，见图2。一般重复两次后关闭排水阀，开进水阀门，恢复到正常过滤工况。

图1  翻板滤池正常过滤状态           　      图2  翻板滤池反冲洗状态

由于采用了先进的反冲洗工艺和技术先进的翻板阀，翻板滤池在气冲、气水混合冲、水冲3个阶段中翻板阀始终是关闭的，我们可以提高反冲强度，加大滤料的碰撞和反冲水的清洗强度，这样既提高了滤池的反冲效率又避免了滤料的流失同时又使反冲水得到了重复利用减少了反冲水的用量。由于翻板排水阀是在反冲洗结束20秒后才逐步开启，而且第一排水时段中翻板阀只开启45°，所以，积聚在滤池内的反冲水和悬浮物仅上部的可以排出，而池内的滤料由于比重大沉降速度快不会流失。另外，翻板滤池排水初期水头较高更有利于水面漂浮物的排出。

三、布水布气装置
1）翻板滤池多功能UPE滤管
多功能滤管由布水布气横向管和布水布气竖向管两部分组成。按照标准翻板滤池设备的规格要求，横向管规格及性能如下：

竖向管分为一体式和分体式两种规格。 一体式竖向管一般采用不锈钢材质，水管和气管焊接成为一个整体；
分体式竖向管采用工程塑料材质，气管和水管不焊接在一起，单独安装，其规格分别与一体式中的气管、水管相同。
安装精度：
池底平整度误差不大于±5mm；
竖向管安装二次浇筑板平整度误差不大于±3mm；
竖向管安装管顶标高水平度误差不大于±2mm。
（2）曝气生物滤池专用多功能UPE滤管
设备资料暂时保密，如有需要请与我公司技术部或市场部联系。
